76-2

电液组合式滑环 - JNR-BAT30-12P5S

电源模块:4路20A/路     ,  8路5A/路
PROFINET模块:4+1路2A/路

产品特点:

· 采用先进的贵金属簇刷式多点接触,在极低的摩擦力下保证接触可靠。



典型应用:

主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:多用于绕线机、激光扫描仪、管内摄影机、展览/显示设备、售餐机滑环、ccd视觉检测设备、 智能视觉系统、自动化组装机、旋转LED灯、贴标机、实验设备、生物检测仪器等任意需要360°旋转导电或传输各种控制信号的装置。



产品技术参数:

额定转速

0~300RPM(或更高)

额定电流

2A/5A/10A/15A (支持更高电流)

接触材料

金-金

额定电压

0~240VAC/VDC

壳体材料

铝合金(阳极氧化)

电气噪音

10mΩ @6VDC,50mA,5Rpm

工作温度

-30℃~80℃

绝缘电阻

1000MΩ@500VDC

工作湿度

0~85% RH

耐压强度

1000VAC@50HZ

转动扭矩

0.1N.m;+0.03N.m/6路

导线规格


20A/路:4G6.0mm²电缆
5A/路:4G1.0mm²电缆 4+1路
2A/路: 2x2x0.34mm²屏蔽双绞线


防护等级

IP51

导线长度

定子3米/转子8米

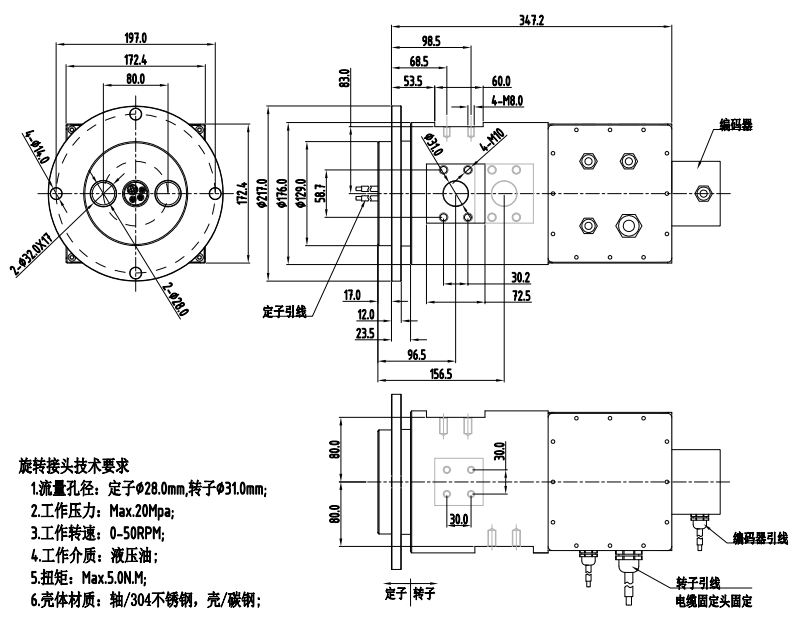

产品外形图纸:






如果您在网站上没有找到您所想要的,请您告诉我们;我们可能已经设计或可以修改设计来满足您的需求。 在许多情况下,目录中的规格可以改变包括孔大小、回路编号、更高的电流/电压、法兰、导线长度、屏蔽、连接器、更高的速度、IP68、军事等级、更高的温度、气动/液压混合能力。 如果您在目录中没有找到您想要的,请您告诉我们,我们目录中只包含了我们滑环的小部分产品!



可选择项:

电压/电流、 额定转速、 操作温度、 电路数、 外壳材料和颜色、 外形尺寸、 专用的导线、 导线出口位置、 导线长度、 IP等级。。。
